联想主板开机针脚图解

联想主板常见前置面板F_PANEL针脚定义

下面简单发几张联想主板的开机针脚示意图，即联想电脑总常见主板机箱的前置面板F_PANEL针脚定义，如开关、复位、硬盘灯、电源灯、喇叭等。

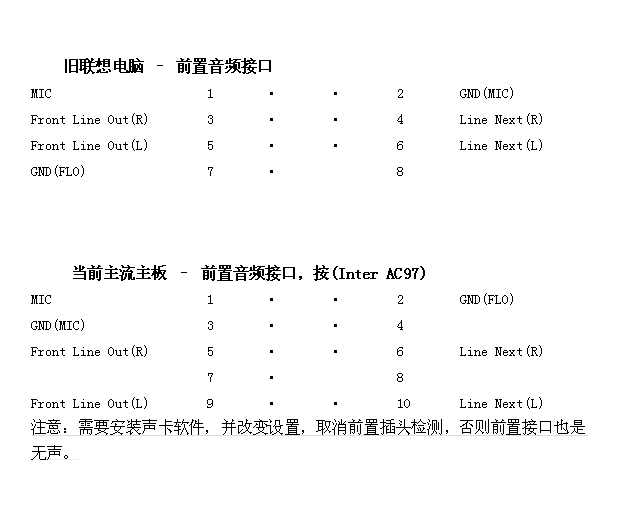

一、

二、

三、

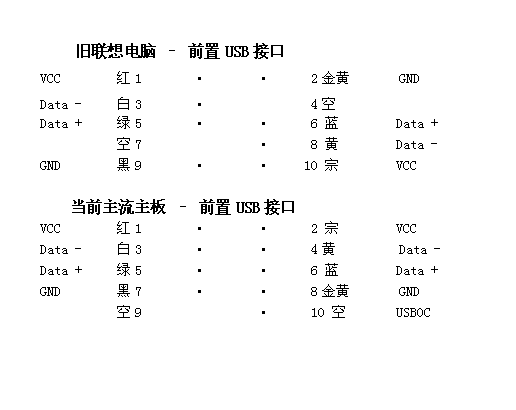

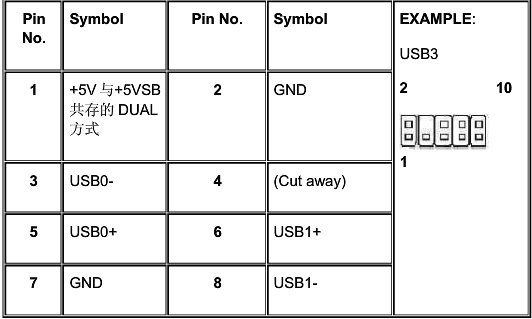

　　下面为USB和其他主板的不同地方：

四、

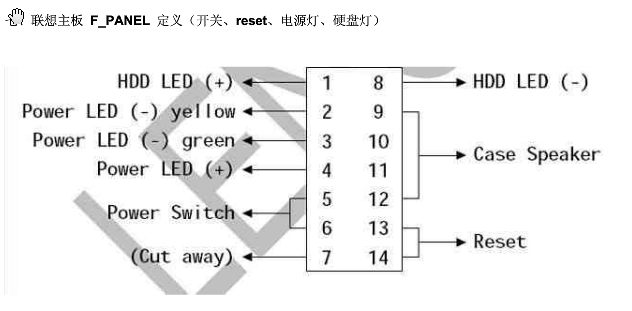

　　联想主板常见前置面板F_PANEL针脚定义：（开关、复位、硬盘灯、电源灯、喇叭等指示灯）

五、

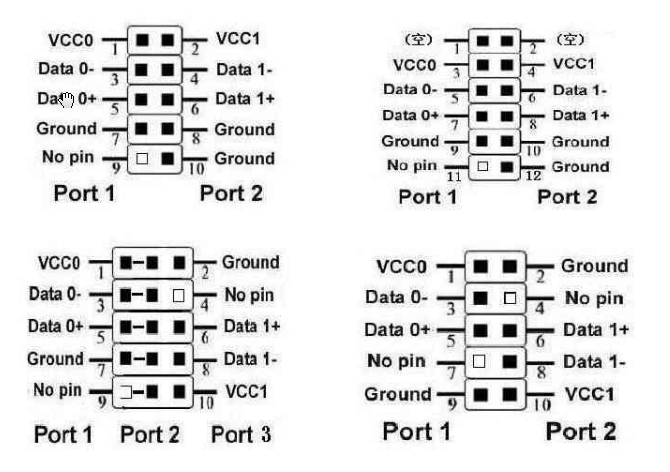

　　下面为普通主板常见的USB插线/排线/连接示意图：

以上为联想主板常见前置面板F_PANEL的针脚定义（开关、复位、硬盘灯、电源灯、喇叭等），请网友参阅。
