RT9204/A Dual Regulators - Standard Buck PWM DC-DC and Linear Controller

RT9204/A Dual Regulators - Standard Buck PWM DC-DC and Linear Controller

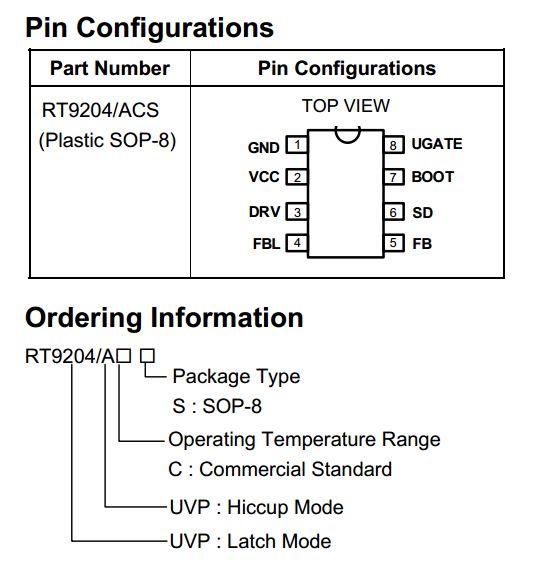

脚位功能图：

点击查看原图



典型应用电路图：

点击查看原图

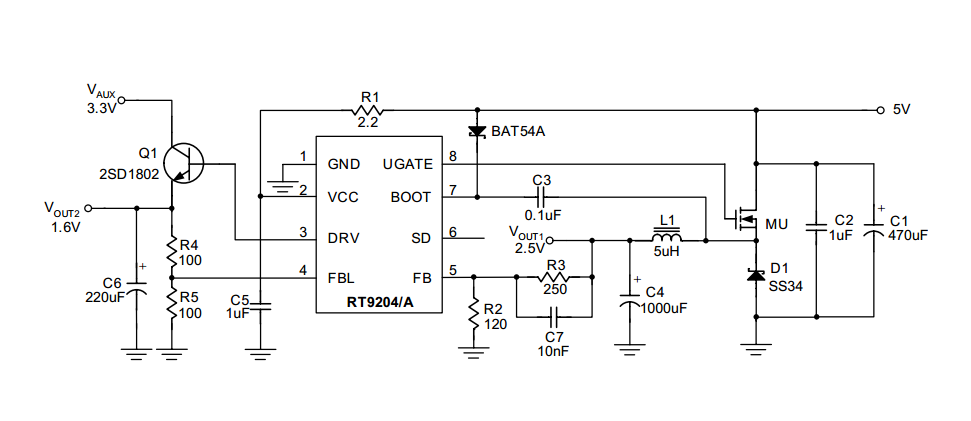

5V供电应用电路图：

点击查看原图

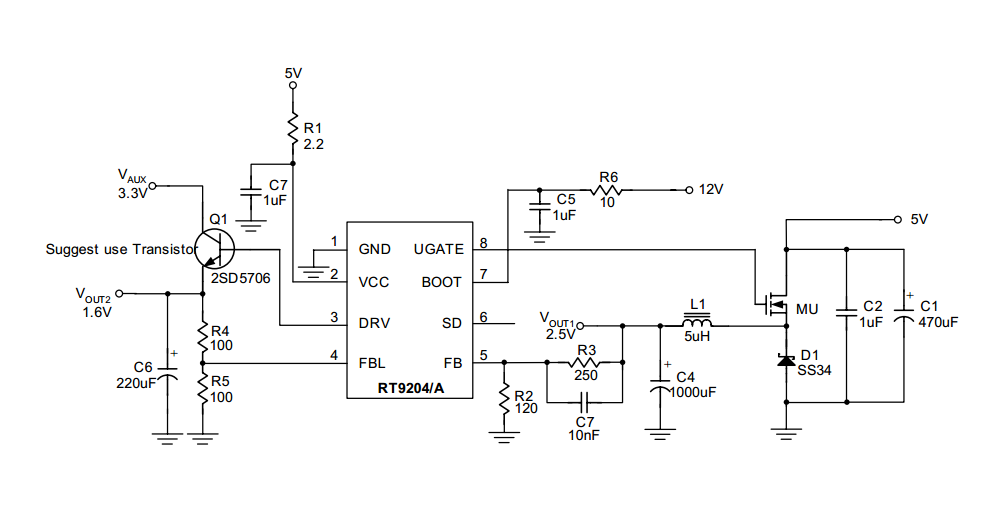

12V供电应用电路图：



点击查看原图
